SCHEDA TECNICA
DESCRIZIONE DI CAPITOLATO

Frangisole a pale orientabili per lucernai e superfici irregolari con struttura posteriore senza soluzione di continuità posabile a mezzo supporti con registrazione millimmetrica.
Movimentazione degli agganci lamelle con aste perforate singole per ogni supporto, interconnesse tramite estruso trilobo solidale con l'accessorio di comando.
Lamelle profilate o estruse regolabili da 0° a 95° con sovrapposizione di chiusura idonea a dare il massimo della protezione contro sole, luce o pioggia a seconda del tipo impiegato.
Sicurezza per velocità del vento fino a 120 Km/h assicurata da ganci inox interconnessi al portapala (tipo SS 80) o con bloccaggio a vite (tipo SS 88).
Manovra a mezzo arganello con asta rinviata o motoriduttore esente da rumorosità (abbinabile a centralina per avere una costanza di luce idonea per Musei e Gallerie d'Arte).


SPECIFICHE D'INSTALLAZIONE

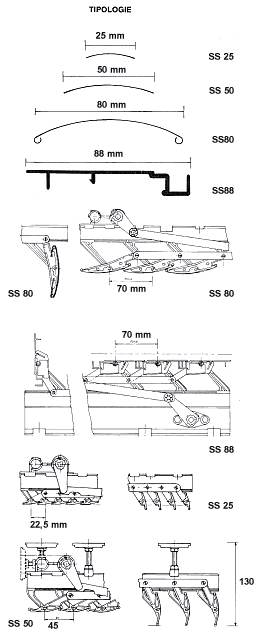

  SS25 SS50 SS80 SS80X SS88X

MAX LUNGHEZZA (m)
DOGHE L
6 6 6 6 7

MAX LUNGHEZZA B (m)
CREMAGLIERA H
6 6 6 6 6

MAX DISTANZA B (m)
CREMAGLIERA X
0,66 0,9 1,4 1 1,2

MAX SBALZO (m)
DOGHE Y
0,25 0,4 0,3 0,2 0,15

MAX DISTANZA B (m)
SUPPORTI Z
1,8 1,8 1,8 1,2 2

MAX AREA (m²)
MANOVRA AD
ARGANELLO H x L
15 20 20 15 12

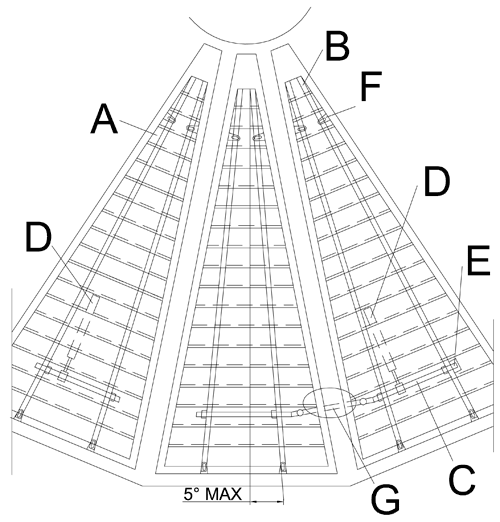

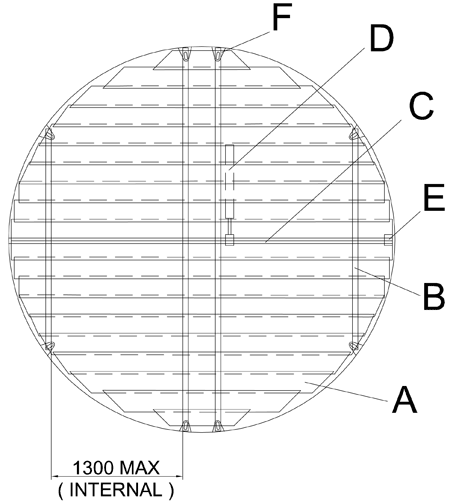

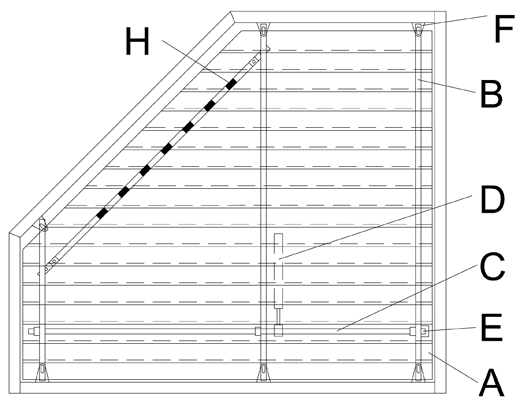

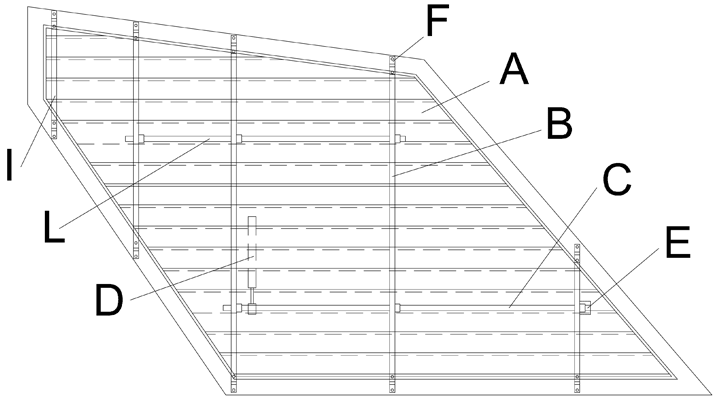

CARATTERISTICHE PER INSTALLAZIONI TIPICHE



VARIE GEOMETRIE



A: lamelle
B: cremagliere
C: asse comando
D: motore
E: argano(in alternativa al motore)
F: staffe
G: possibile asse di accoppiamento
H: piedini rotanti
I: cremagliere condotte
L: asse comando condotto


A: slats
B: rack arms
C: drive shaft
D: motor
E: crank(as an alternative to motor)
F: brackets
G: possible joining axis
H: slave pivots
I: slave rack arms
L: slave drive shift
