SCHEDA TECNICA

DESCRIZIONE DI CAPITOLATO

Frangisole alveolare in lega di alluminio 5052H38 di peso g. 600 mq addizionalmente protetto da polveri epossidiche applicate a forno che ne garantiscono la pulizia del tempo, per effetto di pioggia e vento.
Struttura composta da 7 lamelle per centimetro di altezza inclinate di 17° sull'orizzontale, nastri di unione verticale di 2 mm. con passo di un pollice (25 mm.).
Ogni lamella avrà uno sviluppo orizzontale di 23 mm. con ingombro trasversale di 1,5 mm.
Applicazione su profili in alluminio rifiniti secondo direttive D.D.L.L.

TIPOLOGIE

In versione pannello fisso con rimozione rapida e sicura (fig. a), scorrevole anche con piu' vie di corsa (fig. b), saliscendi per aperture fino a 180 cm. (fig. c), avvolgibile manuale o motorizzato anche con automatismi (fig.d).
Quando richiesto da esigenze tecnico-architettoniche, lo schermo LOUVERSCREEN, può essere fornito anche inglobato in vetro atermico, sia intelaiato che laminato.

PRESTAZIONI

I risultati ottenibili ponendo esternamente una protezione alveolare variano secondo stagione, lato di esposizione, rapporto tra superfici opache e vetrate, colore dello schermo.

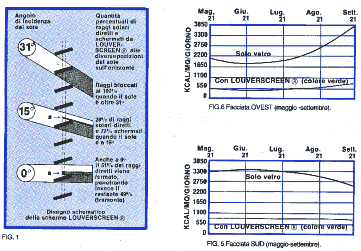

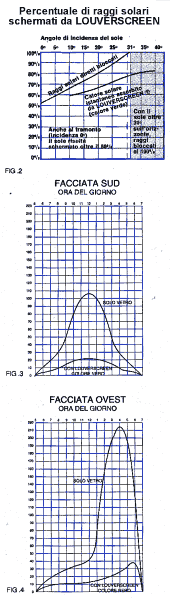

Si riportano, in aiuto a progettisti e calcolatori per impianti di condizionamento e similari, una serie di grafici che evidenziano le prestazioni di LOUVERSCREEN in linea generale (fig. 1 e 2) come in particolare per esposizione e stagioni (fig. 3,4,5,6).
Tali caratteristiche sono riconducibili a situazioni omogenee poste a 40° latitudine Nord e assumono in definitiva un risparmio medio del 20% per le superfici protette con LOUVERSCREEN.



In particolare alle 4 pomeridiane del 21 luglio a circa 40°latitudine Nord.

Schermo sulla finestra Fattore solare Acquisizione istantanea di calore in kcal/mq

Vetro normale
3 mm
1,00 560

Vetro 3 mm con
LOUVERSCREEN
(colore verde)
0,21 120

Vetro satinato
6 mm
0,93 550

Doppio vetro
6 mm
0,80 470

Vetro fumé
6 mm
0,67 395

Doppio vetro
6 mm
esterno fumé
interno bianco
0,54 320

Valori ricavati dalla guida ASHRAE-USA
