SCHEDA TECNICA

Descrizione di capitolato

Copertura a lamelle regolabili in alluminio estruso, rifinito a richiesta.
Accessori di manovra tutti in materiali inalterabili, autolubrificanti, trattati contro i raggi ultravioletti.
Tenuta all"acqua con guarnizione siliconica applicata ad ogni singola lamella.
Canale integrato quale sicurezza supplettiva contro le infiltrazioni, provvisto di dente antigoccia in apertura. (modello depositato)
Cremagliere di aggancio lamelle in alluminio lavorate a passo e rifinite a richiesta.
Fissaggio superiormente alla struttura a mezzo staffe registrabili.
Interconnessione delle cremagliere con asse tribolo solidale all"argano di azionamento.
Manovra manuale ad asta ed arganello o motorizzata con asservimenti.

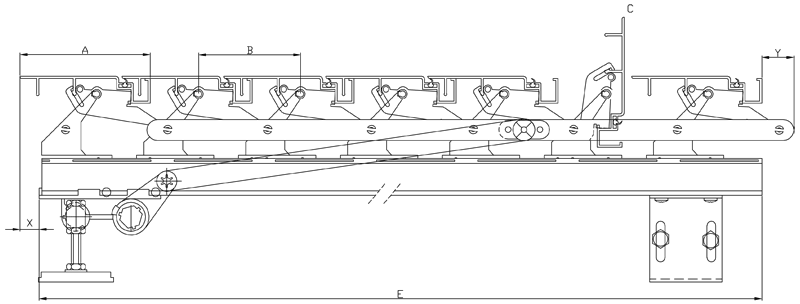

CARATTERISTICHE - FEATURES



A - dimensione lamella: mm 90   A - slat dimention: mm 90
B - passo lamelle: mm 70   B - slat's pitch: mm 70
R - centro asse comando: mm 85   R - drive shaft center: mm 85
X - ingombro lato manovra: mm 25   X - tolerance handle side: mm 25
Y - ingombro lato opposto: mm 25   Y - tolerance strip side: mm 25
numero lamelle/metro: n. 14   slats per meter: n. 14
peso del manufatto: kg/mq 10   product weight: kg/sqm 10
lunghezza max lamelle: mm 6000   max slats lenght: mm 6000
E - lunghezza max cremagliere: mm 6000   E - max rack arms length: mm 6000
superficie max singolo modulo: mq 36   max surface per piece: mq 36
superficie max manovra manuale: mq 16   max hand operated surface: mq 16
superficie max manovra motore: mq 25   max motor operated surface: mq 25
C - apertura max:   95°   C - max slat's opening:   95°

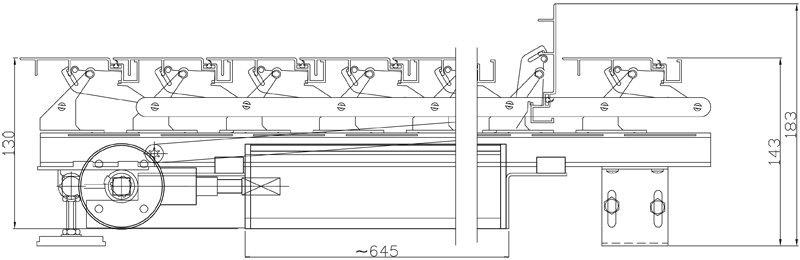

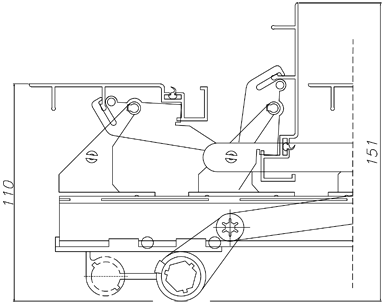

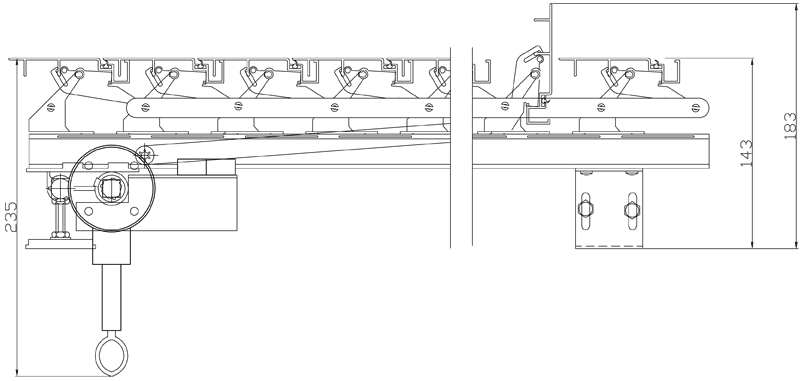

ingombri senza piedini ingombri con arganello ingombri con motore protetto
Overall dimensions without brackets Crank motion overall dimensions Motor motion overall dimensions (outdoor)

MISURE TIPICHE DI POSA - TYPICAL FITTING MEASURES
X (max 1200) distanza cremagliere - racks distance
Z (max 1300) distanza supporti - brackets distance
  (con cremagliera std 25 mm)
  (with standard 25 mm rack arm)
Y (max 250) sbalzo lamella - slats span
H (max 6000) lunghezza cremagliere - rack arms lenght
L (max 6000) lunghezza lamelle - slats lenght
  (carico di neve non considerato)
  (snow load excluded)

MODULARITÀ PER POSA INCASSATA - EMBEDDED FITTING

H Lunghezza cremagliere: nr lamelle x 70 + 60 mm) - Rack arm lenght: (slats n. x 70 + 60 mm)
L Lunghezza lamelle : (vano luce meno 20 mm) - Slats width : (open space less 20 mm)
