SCHEDA TECNICA

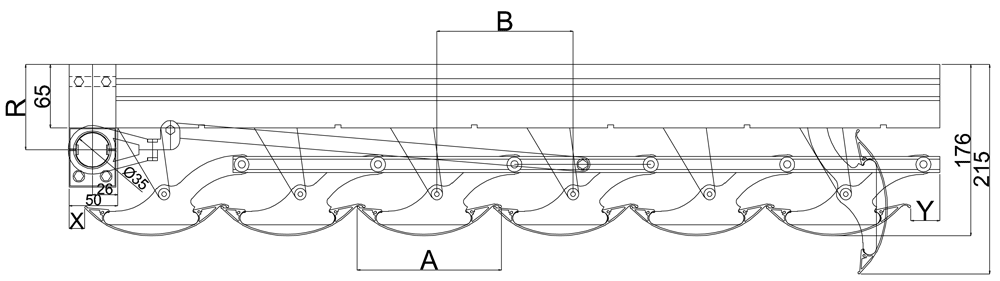

CARATTERISTICHE - FEATURES



A - dimensione lamella: mm 148   A - slat dimention: mm 148
B - passo lamelle: mm 140   B - slat's pitch: mm 140
R - centro asse comando: mm 85   R - drive shaft center: mm 85
X - ingombro lato manovra: mm 20   X - tolerance handle side: mm 20
Y - ingombro lato opposto: mm 30   Y - tolerance strip side: mm 30
numero lamelle/metro: n. 7   slats per meter: n. 7
peso del manufatto: kg/mq 12   product weight: kg/sqm 12
lunghezza max lamelle: mm 6000   max slats lenght: mm 6000
lunghezza max cremagliere: mm 6000   max rack arms length: mm 6000
superficie max singolo modulo: mq 36   max surface per piece: mq 36
superficie max manovra manuale: mq 16   max hand operated surface: mq 16
superficie max manovra motore: mq 25   max motor operated surface: mq 25
apertura max:   95°   max slat's opening:   95°

MISURE TIPICHE DI POSA - TYPICAL FITTING MEASURES
X (max 2000) distanza cremagliere - racks distance
Z (max 1500) distanza supporti - brackets distance
  (con cremagliera std 65 mm)
  (with standard 65 mm rack arm)
Y (max 500) sbalzo lamella - slats span
H (max 6000) lunghezza cremagliere - rack arms lenght
L (max 6000) lunghezza lamelle - slats lenght
  (carico di neve non considerato)
  (snow load excluded)

MODULARITÀ PER POSA INCASSATA - EMBEDDED FITTING

H Lunghezza cremagliere: nr lamelle x 140 + 60 mm) - Rack arm lenght: (slats n. x 140 + 60 mm)
L Lunghezza lamelle : (vano luce meno 20 mm) - Slats width : (open space less 20 mm)


SITUAZIONI CARATTERISTICHE DI POSA SOTTO TRAVE - TYPICAL UNDERFRAME FITTING
travi grosso spessore fissaggio nascosto travi binate arcarecci trave easy-lock
Main beams hidden fitting twin beams slim beams easy-lock beam

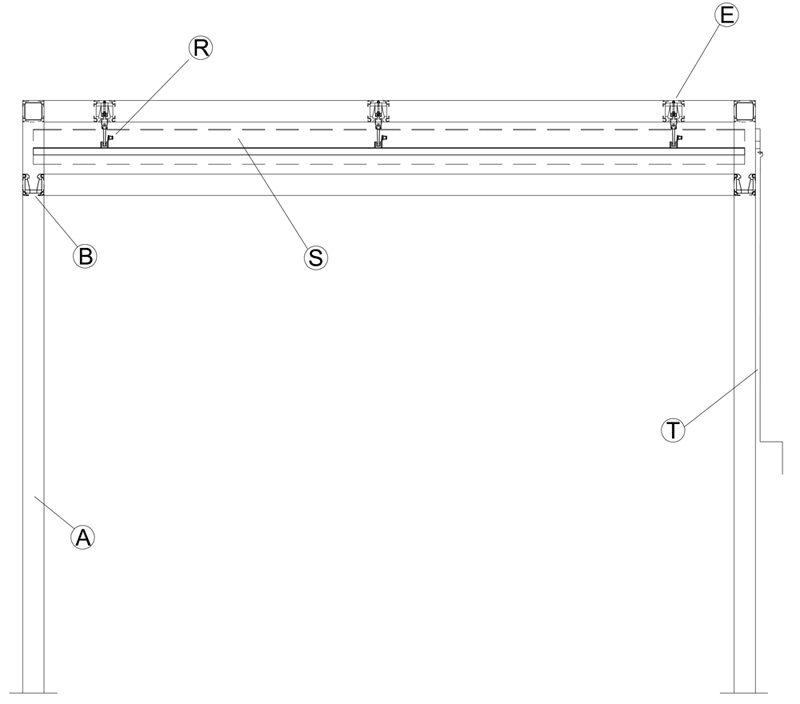

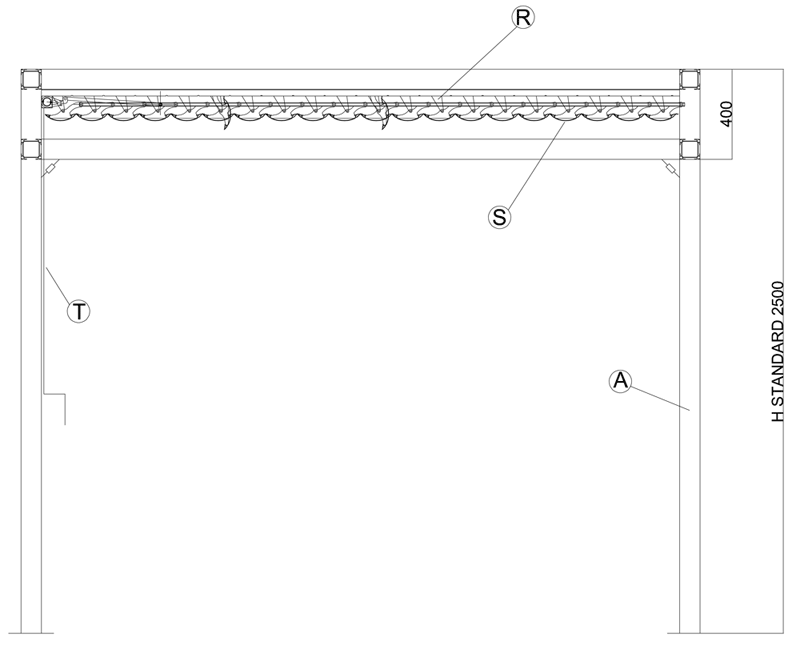

POSA SU STRUTTURA EASY-LOCK - FITTING ON EASY-LOCK FRAME

A   piantane
B   traverso grondaia
E   trave easy-lock
R   cremagliere
S   lamelle
T   arganello


A   bases
B   gutter beams
E   rack's beams
R   rack arms
S   tilting slats
T   drive crank
